En tant que fournisseur de vannes cryogéniques, j'ai été témoin du rôle essentiel que jouent ces vannes dans diverses applications industrielles, en particulier celles impliquant des températures extrêmement basses. L'une des questions les plus fréquemment posées par nos clients concerne l'effet de l'angle d'ouverture de la vanne sur le débit d'une vanne cryogénique. Dans ce blog, je partagerai quelques idées basées sur notre expérience et nos connaissances du secteur pour vous aider à mieux comprendre cette relation.
Comprendre les vannes cryogéniques
Avant d'approfondir la relation entre l'angle d'ouverture des vannes et le débit, il est essentiel de comprendre ce que sont les vannes cryogéniques et comment elles fonctionnent. Les vannes cryogéniques sont conçues pour fonctionner dans des environnements où les températures peuvent descendre à des niveaux extrêmement bas, comme dans le traitement du gaz naturel liquéfié (GNL), les usines de séparation de l'air et d'autres applications cryogéniques. Ces vannes sont généralement fabriquées à partir de matériaux capables de résister aux températures froides sans perdre leurs propriétés mécaniques, comme l'acier inoxydable ou des alliages spéciaux.
La fonction de base d'un robinet-vanne est de contrôler le débit de fluide en soulevant ou en abaissant une vanne à l'intérieur du corps de la vanne. Lorsque la vanne est complètement relevée, la vanne est complètement ouverte, permettant un débit maximal. A l’inverse, lorsque la vanne est complètement abaissée, la vanne est complètement fermée, bloquant complètement le débit. L'angle d'ouverture du robinet-vanne fait référence au degré auquel le robinet-vanne est relevé par rapport à sa position complètement fermée.
La relation entre l'angle d'ouverture de la vanne et le débit
La relation entre l’angle d’ouverture de la vanne et le débit d’une vanne cryogénique n’est pas linéaire. Dans les premières étapes de l’ouverture de la vanne, une légère augmentation de l’angle d’ouverture peut entraîner une augmentation significative du débit. En effet, à de faibles angles d'ouverture, la zone d'écoulement à travers la vanne est restreinte, et même une légère augmentation de l'ouverture peut créer un passage plus large pour le fluide à traverser.
À mesure que l’angle d’ouverture de la vanne augmente, le taux d’augmentation du débit commence à ralentir. En effet, la surface d'écoulement à travers la vanne approche de son maximum et des augmentations supplémentaires de l'angle d'ouverture ont un effet décroissant sur le débit. Finalement, lorsque la vanne est complètement ouverte, toute augmentation supplémentaire de l’angle d’ouverture (ce qui n’est pas possible dans une vanne fonctionnant correctement) n’entraînera pas d’augmentation du débit.
Mathématiquement, le débit traversant une vanne peut être décrit à l'aide de l'équation suivante :
[Q = C_v \sqrt{\Delta P}]
Où:
- (Q) est le débit
- (C_v) est le coefficient de débit de la vanne, qui est une mesure de la capacité de la vanne à laisser passer le fluide. La valeur (C_v) est affectée, entre autres facteurs, par l'angle d'ouverture de la vanne.
- (\Delta P) est la chute de pression à travers la vanne
La valeur (C_v) d'un robinet-vanne cryogénique augmente à mesure que l'angle d'ouverture augmente, mais la relation n'est pas linéaire. Aux angles d'ouverture faibles, la valeur (C_v) augmente rapidement, tandis qu'aux angles d'ouverture plus élevés, l'augmentation de (C_v) est plus progressive.
Facteurs affectant la relation
Plusieurs facteurs peuvent affecter la relation entre l’angle d’ouverture de la vanne et le débit d’une vanne cryogénique. Ceux-ci incluent :
Propriétés du fluide
Les propriétés du fluide transporté, telles que sa viscosité, sa densité et sa compressibilité, peuvent avoir un impact significatif sur le débit. Par exemple, un fluide plus visqueux s'écoulera plus lentement à travers la vanne qu'un fluide moins visqueux, même avec le même angle d'ouverture et la même chute de pression.
Chute de pression
La chute de pression à travers la vanne est un autre facteur important. Une chute de pression plus élevée entraînera généralement un débit plus élevé, mais la relation entre la chute de pression et le débit est également affectée par l'angle d'ouverture de la vanne. Aux angles d'ouverture faibles, une légère augmentation de la chute de pression peut entraîner une forte augmentation du débit, tandis qu'aux angles d'ouverture élevés, l'effet de la chute de pression sur le débit est moins prononcé.
Conception de la vanne
La conception de la vanne cryogénique, y compris la forme et la taille de la vanne, du corps de vanne et du siège, peut également affecter la relation entre l'angle d'ouverture et le débit. Par exemple, une vanne de conception plus épurée aura généralement une valeur (C_v) plus élevée et un débit plus prévisible qu'une vanne de conception plus complexe.
Implications pratiques pour les applications industrielles
Comprendre l'effet de l'angle d'ouverture de la vanne sur le débit d'un robinet-vanne cryogénique est crucial pour plusieurs raisons dans les applications industrielles.
Contrôle des processus
Dans de nombreux processus industriels, un contrôle précis du débit est essentiel pour maintenir la qualité du produit et l’efficacité du processus. En sachant comment le débit change avec l'angle d'ouverture de la vanne, les opérateurs peuvent ajuster la position de la vanne pour obtenir le débit souhaité. Par exemple, dans une usine de traitement de GNL, le débit de gaz liquéfié doit être soigneusement contrôlé pour garantir un mélange et un traitement appropriés.
Efficacité énergétique
Contrôler correctement l’angle d’ouverture de la vanne peut également contribuer à améliorer l’efficacité énergétique. Faire fonctionner la vanne à l'angle d'ouverture optimal peut réduire la chute de pression à travers la vanne, ce qui à son tour réduit l'énergie nécessaire pour pomper le fluide à travers le système.
Entretien et sécurité
La surveillance de la relation entre l'angle d'ouverture de la vanne et le débit peut également aider à détecter des problèmes potentiels avec la vanne, tels que l'usure, les dommages ou les blocages. Si le débit n'est pas cohérent avec la valeur attendue pour un angle d'ouverture donné, cela peut indiquer un problème qui doit être résolu.
Notre gamme de produits

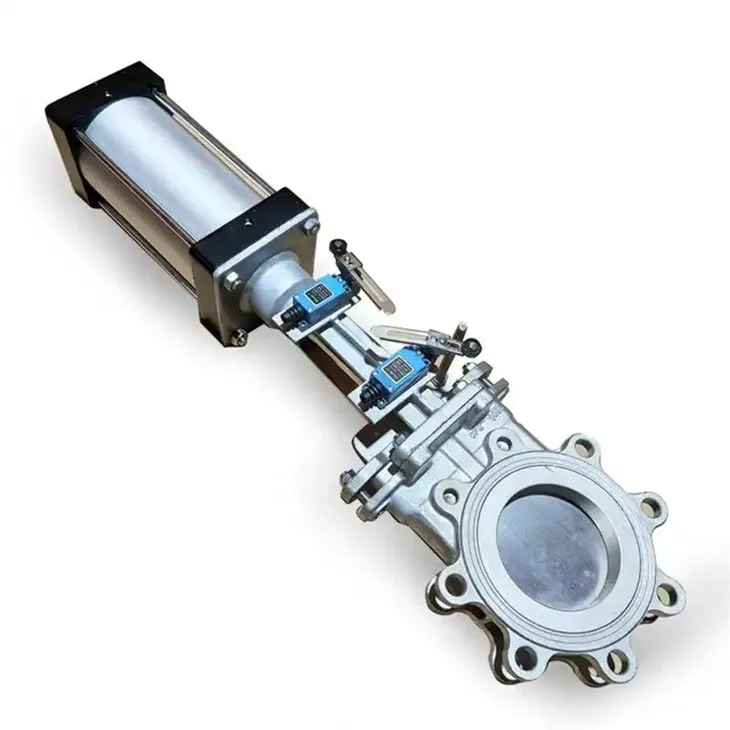

En tant que fournisseur de vannes cryogéniques, nous proposons une large gamme de produits pour répondre aux divers besoins de nos clients. Notre portefeuille de produits comprendVanne à vanne en coin, connus pour leurs performances d'étanchéité fiables et leur durabilité. Nous fournissons égalementVanne à vanne pneumatique, qui sont idéaux pour les applications où un contrôle à distance ou automatisé est requis. De plus, notreVanne à guillotine en PVCconviennent à la manipulation de fluides abrasifs ou visqueux.
