La viscosité des fluides est un facteur critique dans diverses applications industrielles, et ses changements peuvent avoir un impact significatif sur les performances des clapets anti-retour. En tant que fournisseur leader de clapets anti-retour, j'ai pu constater par moi-même comment ces composants réagissent aux fluctuations de la viscosité des fluides. Dans ce blog, j'approfondirai la relation complexe entre les clapets anti-retour et la viscosité des fluides, en explorant les mécanismes en jeu et les implications pour différents types de clapets anti-retour.
Comprendre la viscosité des fluides
Avant d'aborder la façon dont les clapets anti-retour réagissent aux changements de viscosité du fluide, il est essentiel de comprendre ce qu'est la viscosité. La viscosité fait référence à la résistance d'un fluide à l'écoulement. Il s’agit d’une mesure du frottement interne au sein du fluide, qui détermine la facilité avec laquelle il peut être déformé ou déplacé. Les fluides à haute viscosité, comme le miel ou la mélasse, s'écoulent lentement et sont plus résistants à la déformation. En revanche, les fluides à faible viscosité, comme l’eau ou l’essence, s’écoulent plus facilement et présentent moins de friction interne.
La viscosité peut être affectée par plusieurs facteurs, notamment la température, la pression et la composition chimique du fluide. Par exemple, à mesure que la température d’un fluide augmente, sa viscosité diminue généralement, ce qui facilite son écoulement. À l’inverse, à mesure que la pression augmente, la viscosité de certains fluides peut augmenter, ce qui entraîne un écoulement plus lent de ceux-ci.
Comment fonctionnent les clapets anti-retour
Les clapets anti-retour sont des dispositifs mécaniques qui permettent au fluide de s'écouler dans une seule direction. Ils sont conçus pour empêcher le reflux, qui peut endommager l’équipement, contaminer les fluides ou perturber le fonctionnement normal d’un système. Les clapets anti-retour se composent généralement d'un corps de vanne, d'un disque ou d'une bille et d'un siège. Lorsque le fluide s'écoule vers l'avant, la pression du fluide pousse le disque ou la bille hors du siège, permettant au fluide de passer à travers la vanne. Lorsque le débit de fluide s'inverse, la différence de pression fait revenir le disque ou la bille vers le siège, bloquant le débit et empêchant le reflux.
Réponse des clapets anti-retour aux changements de viscosité du fluide
La réponse des clapets anti-retour aux changements de viscosité du fluide dépend de plusieurs facteurs, notamment le type de clapet anti-retour, la conception de la vanne et les conditions de fonctionnement du système. Voici quelques-unes des principales façons dont les clapets anti-retour peuvent être affectés par les changements de viscosité du fluide :
1. Heure d'ouverture et de fermeture
L'un des effets les plus importants de la viscosité du fluide sur les clapets anti-retour est le temps d'ouverture et de fermeture. En général, à mesure que la viscosité du fluide augmente, le temps d'ouverture et de fermeture du clapet anti-retour augmente également. En effet, le fluide à viscosité plus élevée nécessite plus de force pour déplacer le disque ou la bille hors du siège et permettre au fluide de s'écouler à travers la vanne. De même, lorsque le débit de fluide s'inverse, le fluide à viscosité plus élevée met plus de temps à repousser le disque ou la bille vers le siège, augmentant ainsi le temps de fermeture.
Par exemple, dans un système de fluide à faible viscosité, tel qu'un système d'alimentation en eau, un clapet anti-retour peut s'ouvrir et se fermer presque instantanément. Cependant, dans un système de fluide à haute viscosité, tel qu'un système de lubrification ou un système d'alimentation en carburant, le clapet anti-retour peut prendre plusieurs secondes, voire plusieurs minutes, pour s'ouvrir et se fermer complètement. Ce retard d'ouverture et de fermeture peut avoir un impact significatif sur les performances du système, en particulier dans les applications où des temps de réponse rapides sont requis.
2. Chute de pression
Un autre facteur important affecté par la viscosité du fluide est la chute de pression à travers le clapet anti-retour. La chute de pression fait référence à la différence de pression entre l’entrée et la sortie de la vanne. À mesure que la viscosité du fluide augmente, la chute de pression à travers le clapet anti-retour augmente également. En effet, le fluide à viscosité plus élevée nécessite plus d'énergie pour circuler à travers la vanne, ce qui entraîne une perte de pression plus importante.
Dans certains cas, la chute de pression accrue peut entraîner des problèmes dans le système. Par exemple, si la chute de pression à travers le clapet anti-retour est trop élevée, cela peut réduire le débit du fluide, entraînant une diminution des performances, voire une panne du système. De plus, la chute de pression accrue peut également augmenter la consommation d'énergie du système, car plus de puissance est nécessaire pour pomper le fluide à travers la vanne.
3. Performances d'étanchéité
Les performances d'étanchéité d'un clapet anti-retour sont également affectées par la viscosité du fluide. En général, à mesure que la viscosité du fluide augmente, les performances d’étanchéité du clapet anti-retour s’améliorent. En effet, le fluide à viscosité plus élevée forme un film plus épais entre le disque ou la bille et le siège, offrant une meilleure étanchéité et empêchant les fuites.
Cependant, dans certains cas, le fluide à haute viscosité peut également entraîner des problèmes de performances d'étanchéité du clapet anti-retour. Par exemple, si le fluide contient des particules ou des contaminants, la viscosité élevée peut provoquer l'accumulation de ces particules sur le siège ou le disque, empêchant une bonne étanchéité et entraînant des fuites. De plus, le fluide à haute viscosité peut également faire coller le disque ou la bille au siège, ce qui rend difficile l'ouverture et la fermeture correcte de la vanne.
4. Usure
Enfin, les changements de viscosité du fluide peuvent également affecter l’usure du clapet anti-retour. En général, à mesure que la viscosité du fluide augmente, l’usure du clapet anti-retour augmente également. En effet, le fluide à viscosité plus élevée exerce plus de force sur le disque ou la bille, le faisant frotter plus vigoureusement contre le siège. Au fil du temps, cela peut entraîner une usure des composants de la vanne, réduisant ainsi la durée de vie de la vanne et augmentant le risque de panne.
Types de clapets anti-retour et leur réponse à la viscosité du fluide
Il existe plusieurs types de clapets anti-retour, chacun avec sa propre conception et ses propres caractéristiques. La réponse de ces clapets anti-retour aux changements de viscosité du fluide peut varier considérablement. Voici quelques-uns des types de clapets anti-retour les plus courants et leur réponse à la viscosité du fluide :
1. Clapets anti-retour à battant
Les clapets anti-retour à battant sont l’un des types de clapets anti-retour les plus courants. Ils sont constitués d'un disque articulé en haut du corps de la vanne et qui s'ouvre et se ferme lorsque le fluide s'écoule à travers la vanne. Les clapets anti-retour à battant conviennent à un large éventail d'applications, notamment les systèmes d'approvisionnement en eau, les oléoducs et gazoducs et les usines de traitement chimique.
En général, les clapets anti-retour à battant sont moins affectés par les changements de viscosité du fluide que les autres types de clapets anti-retour. En effet, le mouvement de balancement du disque lui permet de s'ouvrir et de se fermer relativement facilement, même dans des fluides à haute viscosité. Cependant, dans les fluides à très haute viscosité, le mouvement de balancement du disque peut être limité, ce qui entraîne une augmentation du temps d'ouverture et de fermeture et une réduction des performances d'étanchéité.
Si vous êtes intéressé par les clapets anti-retour à battant, vous pouvez consulter notreClapet anti-retour à battant verticaletClapet anti-retour à battant filetéproduits.
2. Clapets anti-retour à bille
Les clapets anti-retour à bille utilisent une bille pour contrôler le débit de fluide. La bille est maintenue en place par un ressort ou par gravité et se déplace de haut en bas pour ouvrir et fermer la vanne. Les clapets anti-retour à bille sont couramment utilisés dans les applications où une étanchéité parfaite est requise, comme dans les systèmes de carburant et les systèmes hydrauliques.
Les clapets anti-retour à bille sont plus sensibles aux changements de viscosité du fluide que les clapets anti-retour à battant. En effet, la bille doit bouger librement pour ouvrir et fermer la vanne, et le fluide à haute viscosité peut restreindre son mouvement. Dans les fluides à haute viscosité, la bille peut ne pas être capable de se déplacer assez rapidement pour ouvrir et fermer correctement la vanne, ce qui entraîne une perte de charge accrue et une réduction des performances d'étanchéité.
3. Soulever les clapets anti-retour
Les clapets anti-retour à levage utilisent un disque qui est soulevé du siège par la pression du fluide pour permettre au fluide de s'écouler à travers la vanne. Les clapets anti-retour à levage sont couramment utilisés dans les applications où un débit élevé est requis, comme dans les usines de traitement de l'eau et les installations de production d'électricité.
Les clapets anti-retour à levage sont également affectés par les changements de viscosité du fluide. Dans les fluides à haute viscosité, le disque peut nécessiter plus de force pour se soulever du siège, ce qui entraîne un temps d'ouverture plus long et un débit réduit. De plus, le fluide à haute viscosité peut faire coller le disque au siège, ce qui rend difficile l'ouverture et la fermeture correcte de la vanne.
4. Clapets anti-retour à membrane
Les clapets anti-retour à membrane utilisent un diaphragme flexible pour contrôler le débit de fluide. Le diaphragme est dévié par la pression du fluide pour ouvrir et fermer la vanne. Les clapets anti-retour à membrane sont couramment utilisés dans les applications où une étanchéité parfaite est requise et où le fluide contient des particules ou des contaminants, comme dans les usines de transformation des aliments et des boissons et les installations de fabrication pharmaceutique.
Les clapets anti-retour à membrane sont généralement moins affectés par les changements de viscosité du fluide que les autres types de clapets anti-retour. En effet, le diaphragme flexible peut s'adapter aux changements de viscosité du fluide et maintenir une bonne étanchéité. Cependant, dans les fluides à très haute viscosité, la membrane peut être plus difficile à dévier, ce qui entraîne une augmentation du temps d'ouverture et de fermeture et une réduction du débit.
Considérations relatives à la sélection de clapets anti-retour dans les applications à haute viscosité
Lors de la sélection de clapets anti-retour pour les applications à haute viscosité, il est important de prendre en compte plusieurs facteurs pour garantir des performances et une fiabilité optimales. Voici quelques-unes des principales considérations :
1. Type de vanne
Comme indiqué précédemment, différents types de clapets anti-retour réagissent différemment aux changements de viscosité du fluide. Par conséquent, il est important de sélectionner le type de clapet anti-retour approprié pour l’application spécifique. Par exemple, les clapets anti-retour à battant sont généralement un bon choix pour les applications à haute viscosité car ils sont moins affectés par les changements de viscosité du fluide. Cependant, dans les applications où une étanchéité parfaite est requise, des clapets anti-retour à bille ou des clapets anti-retour à membrane peuvent être plus adaptés.
2. Taille de la vanne
La taille du clapet anti-retour est également un facteur important dans les applications à haute viscosité. En général, les vannes plus grandes ont une perte de charge plus faible et peuvent gérer des débits plus élevés que les vannes plus petites. Par conséquent, il est important de sélectionner une taille de vanne adaptée aux exigences de débit et de pression du système.
3. Sélection des matériaux
Le choix du matériau du clapet anti-retour est également essentiel dans les applications à haute viscosité. Le corps, le disque et le siège de la vanne doivent être constitués de matériaux résistants à l'usure, à la corrosion et à l'érosion. De plus, les matériaux doivent être compatibles avec le fluide utilisé pour éviter toute contamination et garantir des performances à long terme.
4. Conditions de fonctionnement
Enfin, il est important de prendre en compte les conditions de fonctionnement du système lors de la sélection des clapets anti-retour pour les applications à haute viscosité. Cela inclut des facteurs tels que la température, la pression et le débit du fluide, ainsi que la fréquence de fonctionnement et la durée de vie prévue de la vanne. En tenant compte de ces facteurs, vous pouvez sélectionner un clapet anti-retour conçu pour fonctionner de manière fiable dans les conditions spécifiques de votre système.
Conclusion
En conclusion, les changements de viscosité du fluide peuvent avoir un impact significatif sur les performances des clapets anti-retour. Le temps d'ouverture et de fermeture, la chute de pression, les performances d'étanchéité et l'usure du clapet anti-retour peuvent tous être affectés par les changements de viscosité du fluide. Par conséquent, il est important de sélectionner le type de clapet anti-retour approprié et de prendre en compte les conditions de fonctionnement du système lors de l'utilisation de clapets anti-retour dans des applications à haute viscosité.

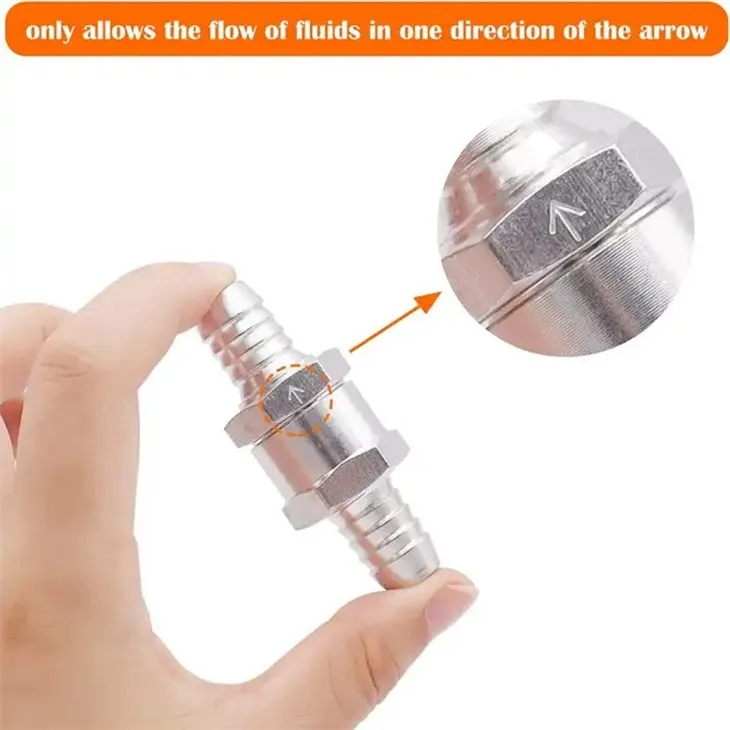

En tant que fournisseur de clapets anti-retour, nous proposons une large gamme de clapets anti-retour conçus pour fonctionner de manière fiable dans diverses applications, y compris les applications à haute viscosité. NotreClapet anti-retour à battant vertical,Clapet anti-retour à battant fileté, etClapet anti-retour de carburantsont tous soigneusement conçus pour répondre aux normes de qualité et de performance les plus élevées.
Si vous avez besoin de clapets anti-retour pour votre application, nous vous encourageons à nous contacter pour discuter de vos besoins spécifiques. Notre équipe d'experts peut vous aider à sélectionner le clapet anti-retour adapté à votre système et vous fournir le soutien et les conseils dont vous avez besoin pour garantir des performances et une fiabilité optimales.
Références
- "Mécanique des fluides" par Frank M. White
- "Manuel des vannes" par Robert W. McKetta
- "Sélection et application des clapets anti-retour" par Crane Co.
